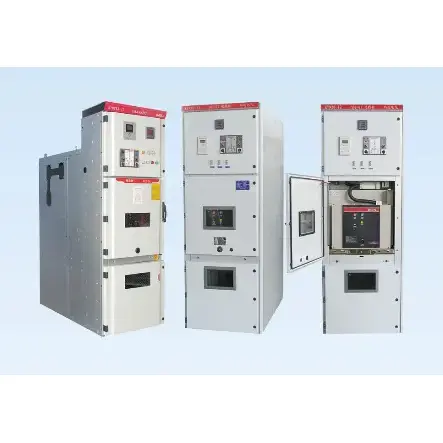

Buksan ang aparato ng switch na nilagyan ng metal armoring

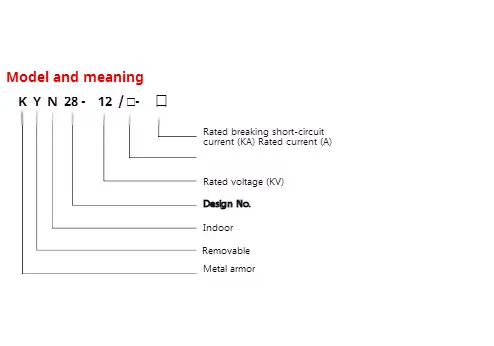

● Kahulugan ng modelo

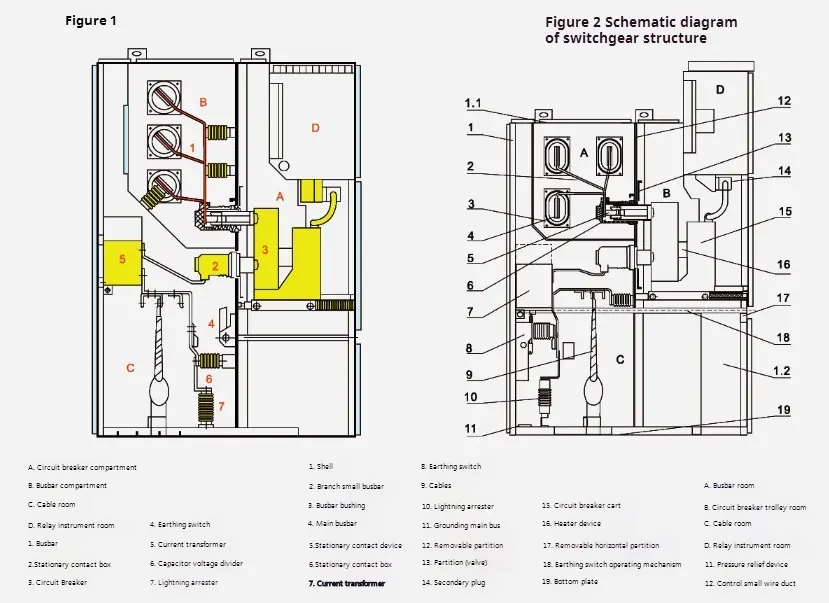

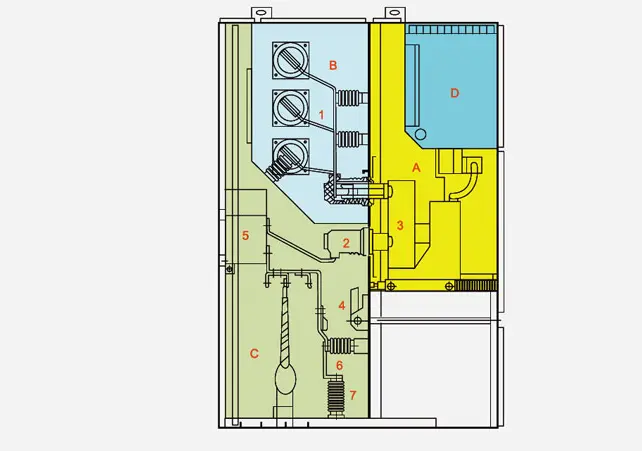

◆ Schematic diagram ng aparato ng bukas na switch na nilagyan ng istraktura ng armoring ng metal

◆ Pamantayan

Kyn28-12 Uri ng Open Switch Device na Nilagyan ng Metal Armoring Meet Ang mga sumusunod na pamantayan ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

Ang bukas na aparato ng switch na nilagyan ng armoring ng metal ay binubuo ng dalawang bahagi: isang nakapirming gabinete at isang iginuhit na bahagi (handcart para sa maikli). Ang shell ng open switch aparato na nilagyan ng metal armoring at ang mga partisyon ng bawat functional unit ay bolted ng aluminyo-zinc coated steel plate. Ang antas ng proteksyon ng shell nito ay umabot sa IP4X, at ang antas ng proteksyon ng bawat kompartimento ng partition board at circuit breaker door ay P2X kapag binuksan ito. Kyn28-12 Uri ng bukas na switch aparato na nilagyan ng metal armoring ay maaaring magamit sa VS1, Zn 12V Type Vacuum Circuit Breaker Handcart at VD4 Type Vacuum Circuit Breaker Handcart, at VC Type Vacuum Contactor na ginawa ng ABB Company, na maaaring mai-install bilang dobleng mga cabinets sa kahanay, iyon ay, sa pag-aayos ng back-to-back. Ang Divece ay maaaring mai -install at i -debug sa harap, kaya maaari itong mai -install laban sa dingding. Ang pinakamalaking bentahe ng pag -install laban sa dingding ay mai -save nito ang puwang sa sahig. Bilang karagdagan, maaari itong mai-install nang walang dingding, iyon ay, ito ay isang uri ng pagpapanatili ng dobleng panig. Ang panloob na layout ng istraktura ng dalawa ay hindi pantay -pantay, at ang kalamangan nito ay maginhawang pagpapanatili.

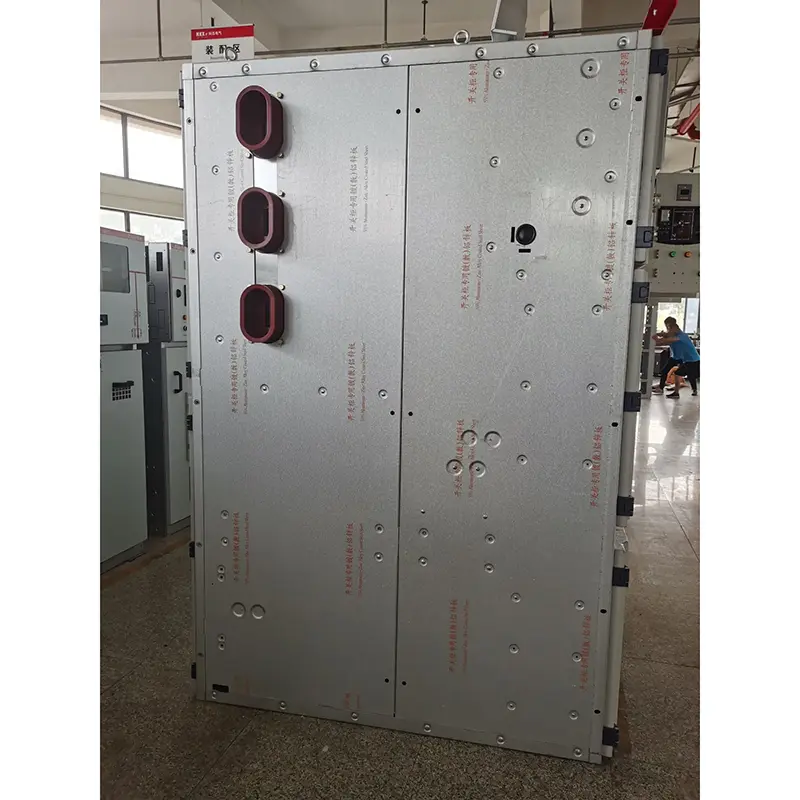

◆ Shell at pagkahati

Ang shell at pagkahati ng bukas na aparato ng switch na nilagyan ng armoring ng metal ay gawa sa de-kalidad na na-import na aluminyo na pinahiran na zinc steel plate na kung saan ay bolted matapos na baluktot ng mga tool ng CNC machine, kaya ang natipon na gabinete ng switch ay maaaring mapanatili ang pagkakapareho sa laki. Mayroon itong malakas na paglaban sa kaagnasan at paglaban sa oksihenasyon, at may mas mataas na lakas ng mekanikal kaysa sa parehong plato ng bakal. Ang switch cabinet ay nahahati sa silid ng handcart (kompartimento ng circuit breaker), silid ng bus, silid ng cable at silid ng instrumento ng relay (mababang silid ng boltahe) sa pamamagitan ng pagkahati. Ang shell ng bawat yunit ay nakapag -iisa na saligan.

◆ Pangkalahatang -ideya ng produkto

Ang shell at pagkahati ng bukas na aparato ng switch na nilagyan ng metal armoring ay gawa sa aluminyo-zinc coated steel plate o bakal plate na kung saan ay bolted pagkatapos maproseso at baluktot ng mga tool ng CNC machine, kaya ang natipon na switch cabinet ay maaaring mapanatili ang pagkakapareho sa laki. Ang aluminyo-zinc coated steel plate ay may malakas na anti-corrosion at anti-oksihenasyon, at may mas mataas na lakas ng mekanikal kaysa sa parehong plato ng bakal. Ang gabinete ng switch ay nahahati sa silid ng handcart, silid ng bus, silid ng cable at relay instrument room sa pamamagitan ng mga partisyon, at ang shell ng bawat yunit ay may independiyenteng saligan. Ang mga pintuan ng gabinete ng switch ay lahat ay na -spray na may electrostatic plastic upang gawin ang kanilang mga ibabaw ay may pakinabang ng paglaban sa epekto, paglaban ng kaagnasan at magandang hitsura (ang kulay ay maaaring ipasadya ng mga gumagamit).

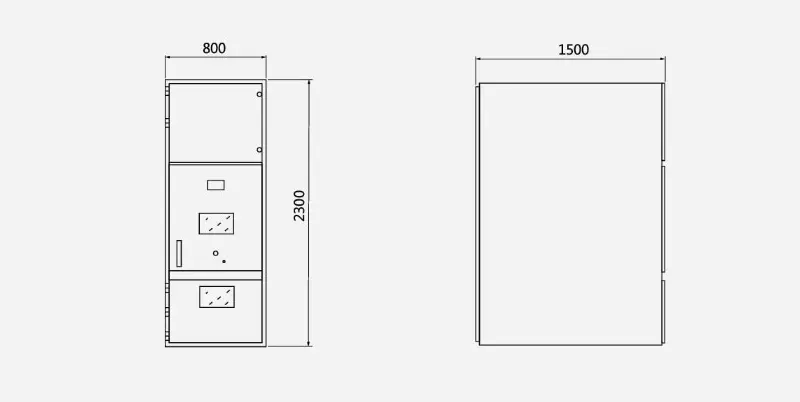

◆ Dimensyon ng balangkas

Ang mga sukat ng balangkas ng aparato ng bukas na switch na nilagyan ng metal armoring ay bilang mga belows ：

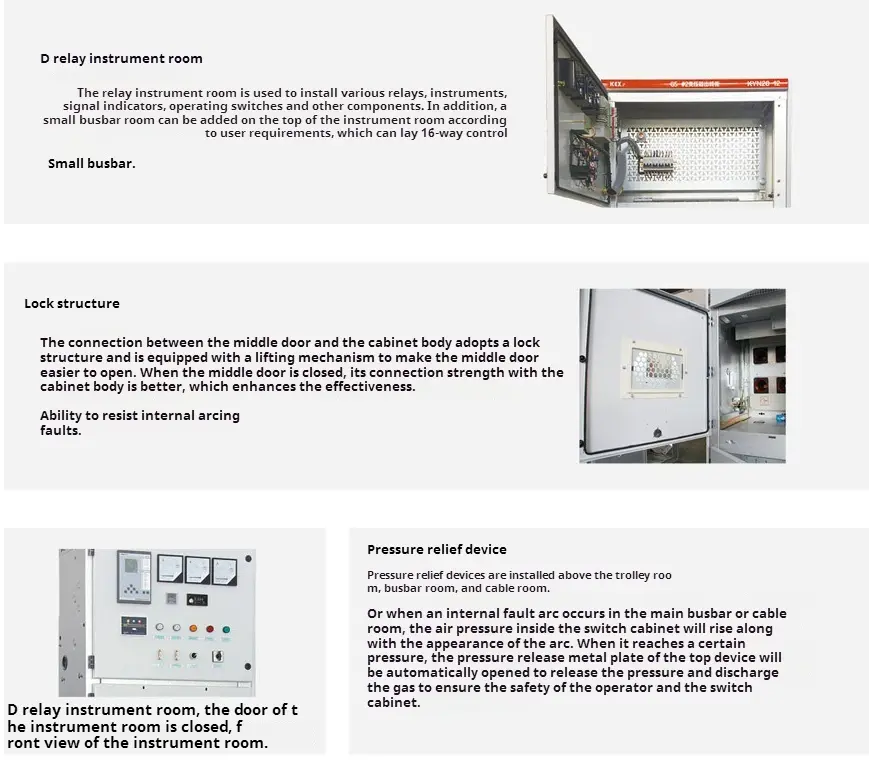

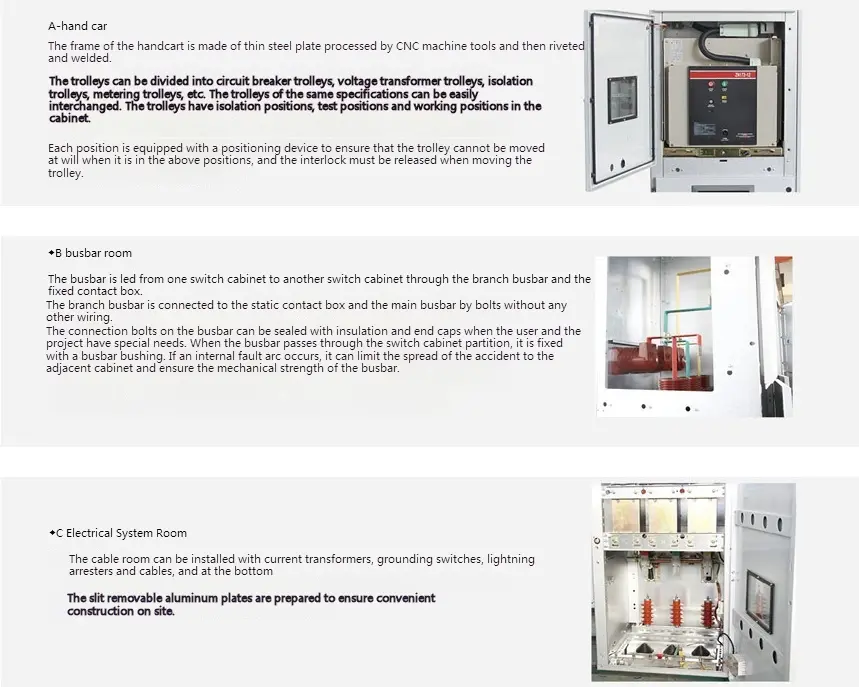

◆ Pangunahing sangkap
