Type Type na Nakatakdang Metal Sarado na Kagamitan sa Paglipat

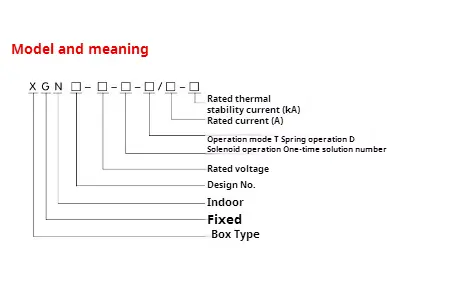

● Kahulugan ng modelo

● Pangunahin ang mga teknikal na parameter ng uri ng XGN2-12 Box na nakapirming metal na sarado na kagamitan sa switch

◆ istraktura

Ang XGN2-12 Box Type na Nakatakdang Metal Sarado na Kagamitan ng Switch ay isang istraktura na sarado na kahon ng metal, at ang frame ng kagamitan ay welded ng Angle Steel. Ang kagamitan ay nahahati sa isang circuit breaker room, isang bus room, isang cable room at isang relay room sa pamamagitan ng mga plate na bakal, at ang pagpapatakbo ng mga pangunahing sangkap sa kagamitan ay maaaring sundin sa pamamagitan ng window ng pagmamasid at ang lampara ng ilaw sa harapan. Upang mapagbuti ang teknikal na pagganap ng kagamitan, ang mga pangunahing sangkap (tulad ng mga circuit breaker at rotary disconnectors) ay muling idisenyo. Ayon sa layout ng XGN2-12 na uri ng kahon na nakapirming metal na sarado na kagamitan, ang mga relay ay maaaring mai-install sa relay room, signal relay, na nagpapahiwatig ng mga instrumento, mga ilaw ng signal ay maaaring mai-install sa pintuan, at ang pag-install at operasyon ng silid ng paglipat ng switch, kasama ang silid ng bus sa likuran at silid ng cable sa ibabang bahagi, upang ang mga gumagamit ay maaaring kumonekta ng mga wire nang madali. Ang harapan ay ang circuit breaker room, na maginhawa para sa pagpapanatili ng kagamitan. Sumangguni sa Figure 1 at Figure 2 at ang manu -manong produkto para sa panloob na mekanismo ng kagamitan.

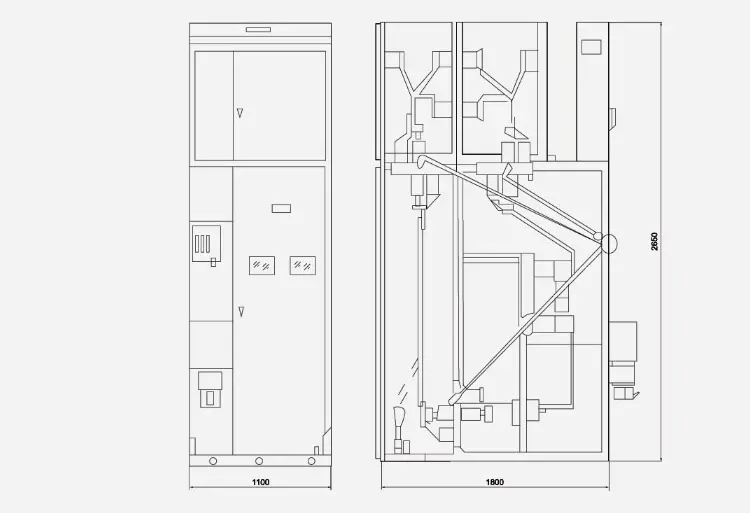

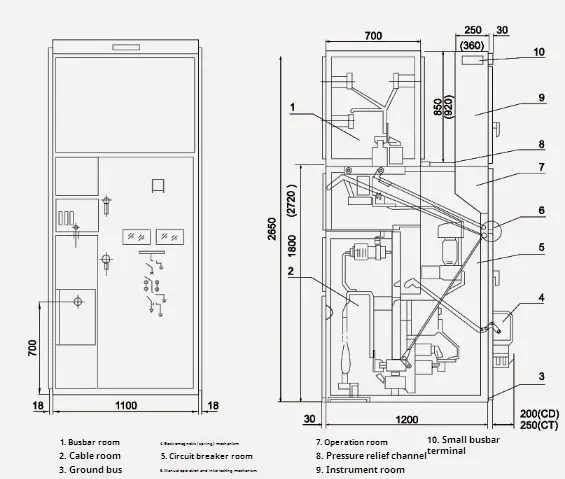

● XGN □ -12/07D Outline na pagguhit

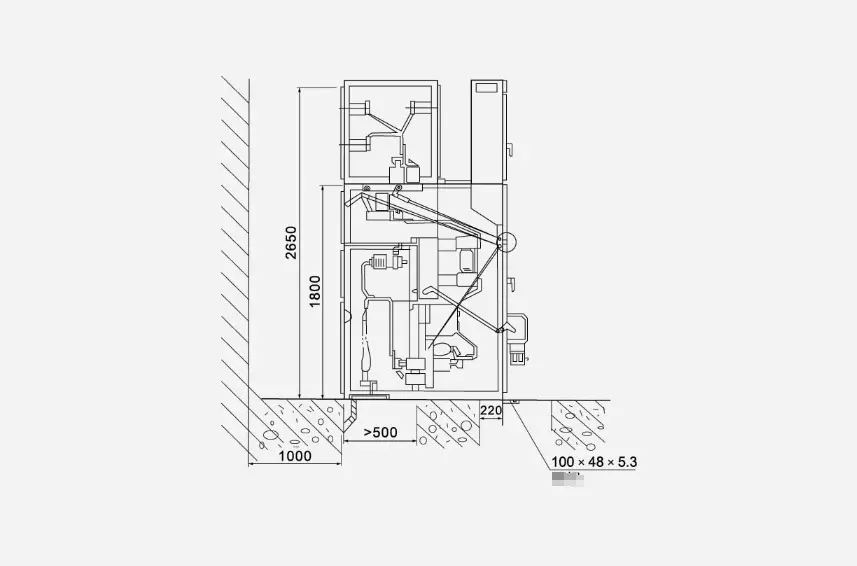

● XGN □ -12 (outlet ng bypass cable) balangkas ng pagguhit

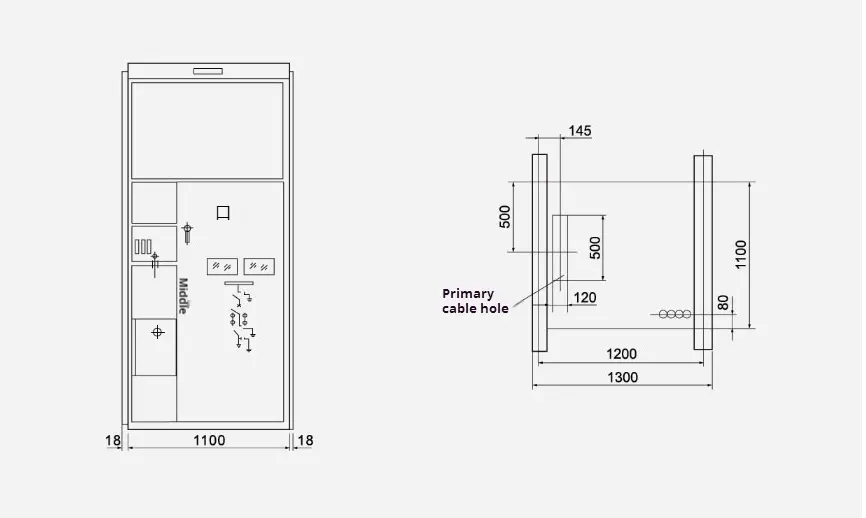

● Pangkalahatang pagguhit ng pag -install ng sukat
