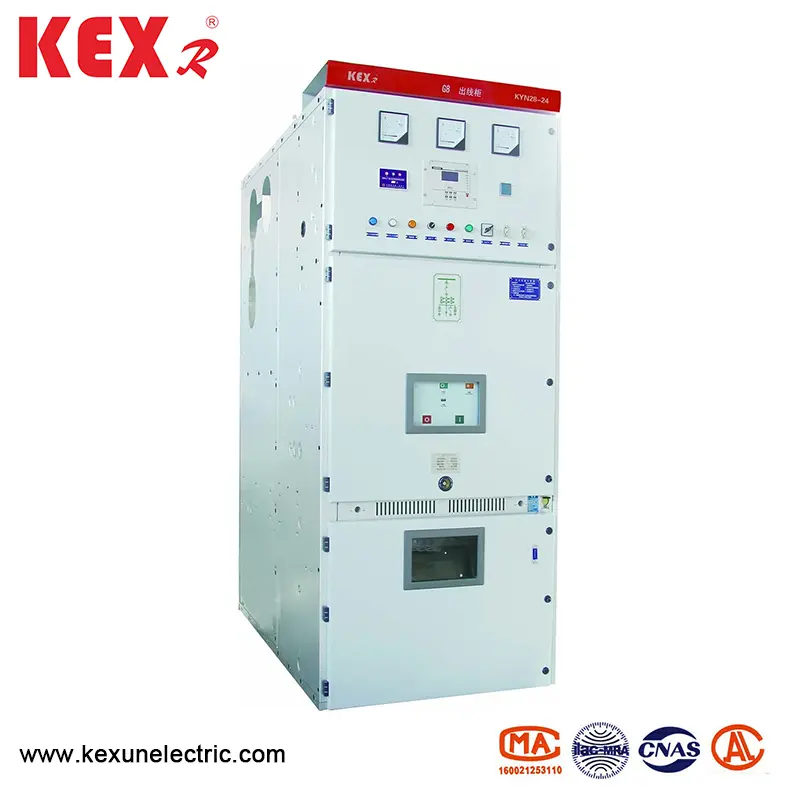

Armor-clad shifting metal closed switchgear

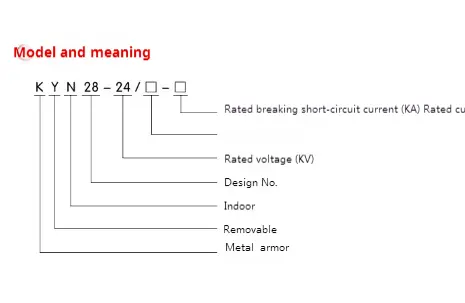

● Kahulugan ng modelo

● Mga Kundisyon ng Paggamit

◆ Normal na mga kondisyon ng paggamit

▶ temperatura ng ambient: -15 ~ 40 ℃, at ang average sa loob ng 24 na oras mas mababa sa 35 ℃.

▶ Kahalumigmigan: Ang average na pang -araw -araw na kahalumigmigan na mas mababa sa 95%; Ang average na buwanang kahalumigmigan mas mababa sa 90%;

▶ Presyon ng singaw: Ang average na presyon ng singaw bawat araw ay hindi hihigit sa 2.2kpa ； Ang average na buwanang presyon ng singaw ng tubig ay hindi lalampas sa 1.8kpa ；;

▶ Altitude: Ang taas ng sandata-clad na paglilipat ng metal sarado na switchgear ay dapat na mas mababa sa 1000 m

▶ Ang nakapalibot na hangin ay hindi malinaw na marumi ng alikabok, asin, kinakaing unti -unti at/o nasusunog na gas, singaw o spray ng asin;

▶ Ang panginginig ng boses o paggalaw ng lupa mula sa labas ng paglilipat ng kagamitan at kagamitan sa control ay maaaring balewalain

▶ Ang malawak na pagkagambala ng electromagnetic na sapilitan sa pangalawang sistema ay hindi lalampas sa 1.6kV.

◆ Mga espesyal na kondisyon ng paggamit

Kapag ginagamit ito sa ilalim ng normal na mga kondisyon sa kapaligiran na lampas sa mga tinukoy sa GB/T1022, ang kumpanya at mga gumagamit ay maaaring makipag -ayos at maabot ang isang kasunduan sa mga espesyal na kondisyon ng operating.

Upang maiwasan ang paghalay, ang sandata-clad shifting metal closed switchgear

ay nilagyan ng isang pampainit, na dapat gamitin kapag ang switchgear ay nasa standby state. Ang pansin ay dapat ding bayaran sa paglalagay ng pampainit kapag ang switchgear ay nasa normal na operasyon.

● Teknikal na parameter ng sandata-clad na paglilipat ng metal sarado na switchgear

● Maikling paglalarawan ng istraktura

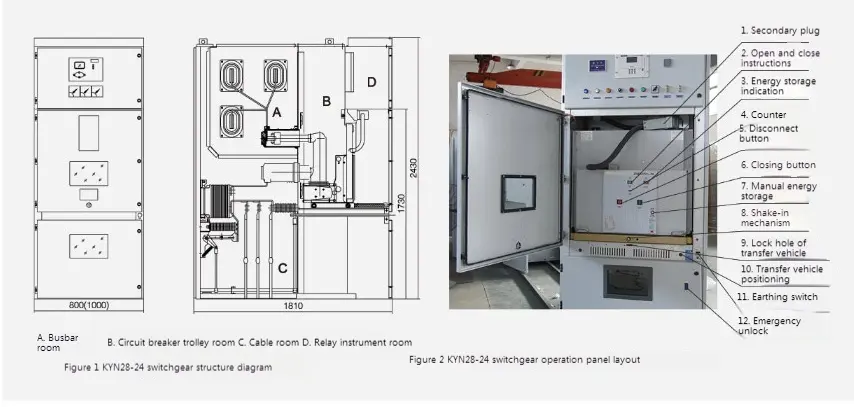

Ang uri ng Kyn28-24 na uri ng sandata-clad na paglilipat ng metal na sarado na switchgear ay binubuo ng mga gabinete at naaalis na mga bahagi (karaniwang kilala bilang handcart). Ang switchgear ay nahahati sa ilang mga functional compartment sa pamamagitan ng mga partisyon ng metal, tulad ng silid ng bus, circuit breaker room, cable room at relay instrument room. Ang mga naaalis na bahagi ng switchgear ay maaaring magamit ng vacuum circuit breaker handcart, boltahe transpormer handcart, kidlat arrester handcart, paghihiwalay ng handcart at fuse handcart.

● Mga katangian ng pangunahing sangkap

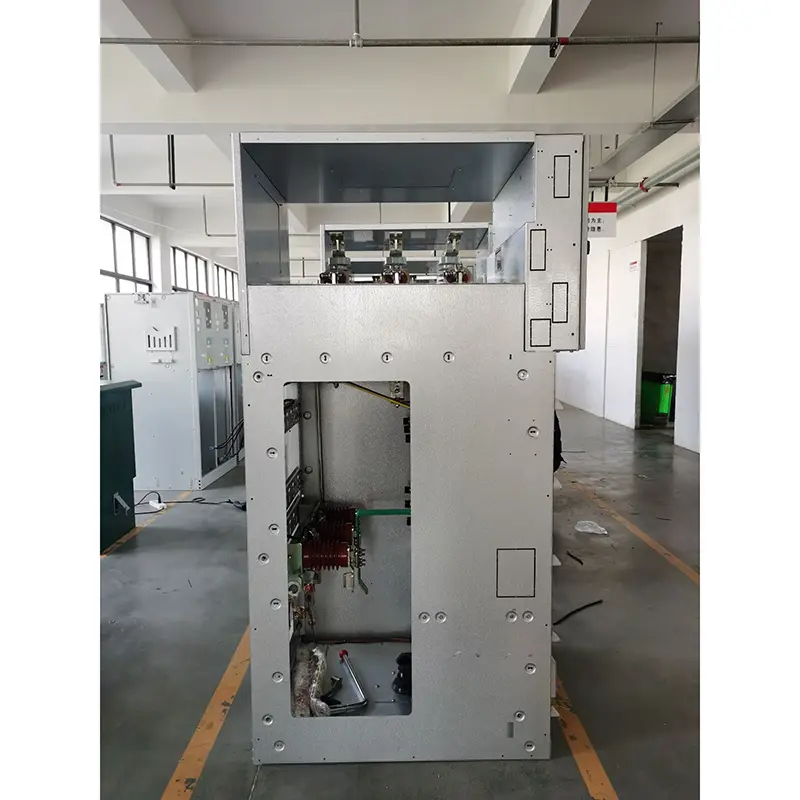

◆ Ang shell

Ang shell ng Kyn28-24 type armor-clad shifting metal closed switch kagamitan ay gawa sa na-import na aluminyo-zinc coated steel plate, na pinoproseso ng tool ng CNC machine at ginawa ng maraming proseso ng natitiklop. Ang buong gabinete ay may mataas na katumpakan at malakas na paglaban ng kaagnasan at paglaban sa oksihenasyon, at dahil sa pag -ampon ng maraming natitiklop na teknolohiya, ang gabinete ay mas magaan sa pangkalahatang timbang, mas mataas sa mekanikal na lakas at maganda sa hitsura kaysa sa iba pang mga katulad na mga cabinets ng kagamitan. Ang gabinete ay nagpatibay ng isang natipon na istraktura, na kung saan ay konektado ng isang willow nut at isang mataas na lakas na bolt, upang ang pagproseso at pag-ikot ng produksyon ay pinaikling, ang mga bahagi ay unibersal, maliit ang puwang ng sahig, at ang samahan ng paggawa ay maginhawa.

◆ Ang handcart

Ang balangkas ng handcart ay gawa sa manipis na plato ng bakal at tipunin ng tool ng machine machine ng CNC. Ang handcart at ang gabinete ay may mataas na katumpakan ng pagtutugma, at ang mekanikal na interlock ay ligtas, maaasahan at nababaluktot. Ang handcart ay maaaring nahahati sa handcart ng circuit breaker, boltahe ng transpormer ng boltahe, pagsukat ng handcart, paghiwalay ng handcart, atbp. Ang handcart ay may isang posisyon ng pagkakakonekta/pagsubok at isang posisyon sa pagtatrabaho sa gabinete, at ang bawat posisyon ay may aparato sa pagpoposisyon. Upang matiyak ang maaasahang interlocking. Ang lahat ng mga uri ng mga posas ay hinihimok at binawi ng mga rod rod, na magaan at nababaluktot upang mapatakbo at angkop para sa mga tauhan na nasa tungkulin. Kapag ang handcart ay kailangang alisin mula sa gabinete, maaari itong maginhawang makuha gamit ang isang espesyal na trak ng paglipat para sa iba't ibang mga inspeksyon at pagpapanatili. Kapag ang handcart na tumatakbo na kotse ay dinala sa silid ng circuit circuit breaker, maaari itong maaasahan na naka -lock sa posisyon ng off/test, at ang ilaw ng tagapagpahiwatig ng posisyon ng gabinete ay nagpapakita ng posisyon nito. Pagkatapos lamang ang handcart ay ganap na naka -lock ay maaaring maialog ang mekanismo ng propulsion ng tingga upang itulak ang handcart sa posisyon ng pagtatrabaho. Kapag naabot ng handcart ang posisyon ng pagtatrabaho, ang operating force ng propulsion hawakan ay biglang tumataas at hindi maaaring paikutin, at ang kaukulang ilaw ng tagapagpahiwatig ng posisyon ay nagpapakita ng posisyon nito. Ang mekanikal na interlock ng handcart ay maaaring mapagkakatiwalaang matiyak na ang circuit breaker ay maaaring sarado lamang kapag ang handcart ay nasa posisyon ng pagtatrabaho o posisyon ng pagsubok; Bukod dito, ang handcart ay maaari lamang ilipat kapag ang circuit breaker ay nasa pambungad na estado.

◆ Kompartimento

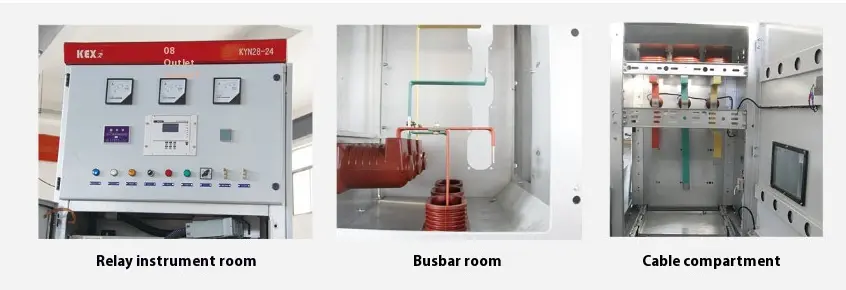

Ang pangunahing mga de -koryenteng sangkap ng switchgear ay nasa kanilang independiyenteng mga compartment, lalo na: breaker handcart room, bus room, cable room, relay instrument room, atbp Ang antas ng proteksyon ng bawat kompartimento ay umabot sa IP2X. Maliban sa relay instrument room, ang iba pang tatlong compartment ay may mga channel ng relief relief ayon sa pagkakabanggit. Dahil sa gitnang uri, ang puwang ng cable room ay lubos na nadagdagan, kaya ang kagamitan ay maaaring kumonekta ng maraming mga cable na magkatulad.

▶ Kompartimento ng bus A: Ang pangunahing bus ay konektado sa pamamagitan ng solong pag -splicing, na naayos ng bus ng sanga (static contact box) at pangunahing manggas na pagkakabukod ng bus. Ang pangunahing bus at kurbatang bus ay mga bar ng tanso na may hugis -parihaba na seksyon ng cross, at ang mga dobleng bus bar ay ginagamit para sa mabibigat na kasalukuyang pag -load. Para sa mga espesyal na pangangailangan, ang bus ay maaaring sakop ng heat na pag -urong ng manggas at na -customize na insulating box box. Ang mga insulating bushings ay naka -install sa pagitan ng mga bus ng mga katabing mga cabinets, na maaaring epektibong limitahan ang aksidente sa kompartimento nang hindi kumakalat sa iba pang mga cabinets kung sakaling may panloob na arko ng kasalanan.

▶ Circuit Breaker Compartment B: Ang mga riles ay naka -install sa magkabilang panig ng kompartimento para sa handcart upang lumipat mula sa posisyon ng OFF/Test sa posisyon ng pagtatrabaho sa gabinete. Ang pagkahati (balbula) ng static contact box ay naka -install sa likod na dingding ng silid ng handcart. Kapag ang handcart ay gumagalaw mula sa posisyon ng off/test hanggang sa posisyon ng pagtatrabaho, ang itaas at mas mababang mga balbula sa bibig ng static contact box ay awtomatikong binuksan kasabay ng handcart. Kapag lumilipat sa kabaligtaran ng direksyon, ang balbula ay awtomatikong magsasara hanggang sa ang handcart ay umatras sa isang tiyak na posisyon at ligtas na sumasakop sa static contact box, kaya bumubuo ng mabisang paghihiwalay. Dahil walang ugnayan sa pagitan ng itaas na balbula at mas mababang balbula, ang balbula sa live na bahagi ay maaaring mai -lock sa panahon ng pagpapanatili, sa gayon tinitiyak na ang mga tauhan ng pagpapanatili ay hindi hawakan ang live na katawan. Ang handcart ay maaari ring patakbuhin kapag ang pintuan ng circuit breaker room ay sarado. Sa pamamagitan ng window ng pagmamasid sa pintuan, maaari mong obserbahan ang posisyon ng handcart sa kompartimento, ang pagbubukas at pagsasara ng mga tagubilin at sitwasyon sa pag -iimbak ng enerhiya.

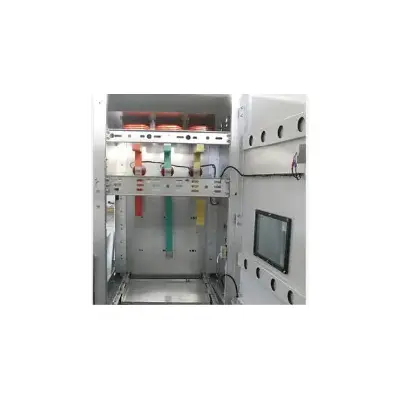

▶ Cable compartment C: Ang Kyn28-24 type na nakasuot ng sandata-clad na paglilipat ng metal na sarado na switchgear ay itinayo sa gitna, kaya ang kompartimento ng cable ay may malaking puwang. Ang kasalukuyang transpormer at grounding switch ay naka -install sa likod na dingding ng kompartimento (ang switching switch ay maaari ring mai -install sa gitna ng switch cabinet ayon sa mga pangangailangan ng customer), at ang Lightning Arrester ay naka -install sa ibabang bahagi ng kompartimento. Matapos matanggal ang handcart at ang nakuha na pahalang na pagkahati, ang mga konstruktor ay maaaring makapasok sa gabinete mula sa harap para sa pag -install at pagpapanatili. Ang cable na nagkokonekta sa mga conductor sa cable room ay maaaring konektado kahanay sa 1-3 cable bawat yugto, at 6 na mga cable ay maaaring konektado kahanay sa bawat yugto kung kinakailangan. Ang nababakas na slotted metal sealing plate o non-magnetic metal sealing plate ay inihanda sa ilalim ng kompartimento ng cable upang matiyak ang maginhawang konstruksyon.

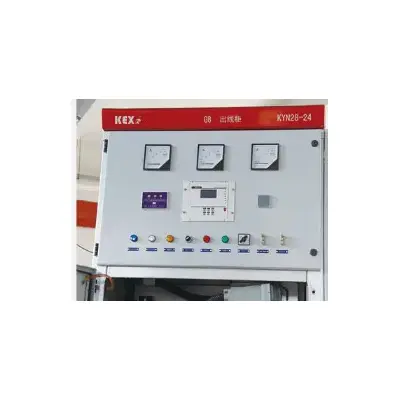

▶ Relay Instrument Room D: Ang mga sangkap ng proteksyon ng relay, mga instrumento, live na mga tagapagpahiwatig ng display at pangalawang kagamitan na may mga espesyal na kinakailangan ay maaaring mai -install sa relay instrument room. Ang control line ay inilalagay sa trunking, at ang trunking ay may isang metal na takip ng takip, na maaaring ibukod ang pangalawang linya mula sa mga sangkap na may mataas na boltahe. Ang kaliwang front trunking ay nakalaan para sa lead-in at lead-out ng mga control cable, at ang mga kaukulang bahagi ng ilalim na plato ay binigyan ng pangalawang mga wire at mga butas ng cable threading. Sa tuktok na plato ng silid ng instrumento ng relay, mayroon ding isang maliit na butas ng pagtawid ng bus na maginhawa para sa konstruksyon. Kapag ang mga kable, ang tuktok na takip ng plato ng silid ng instrumento ay maaaring mabuksan upang mapadali ang pag -install ng maliit na bus.
