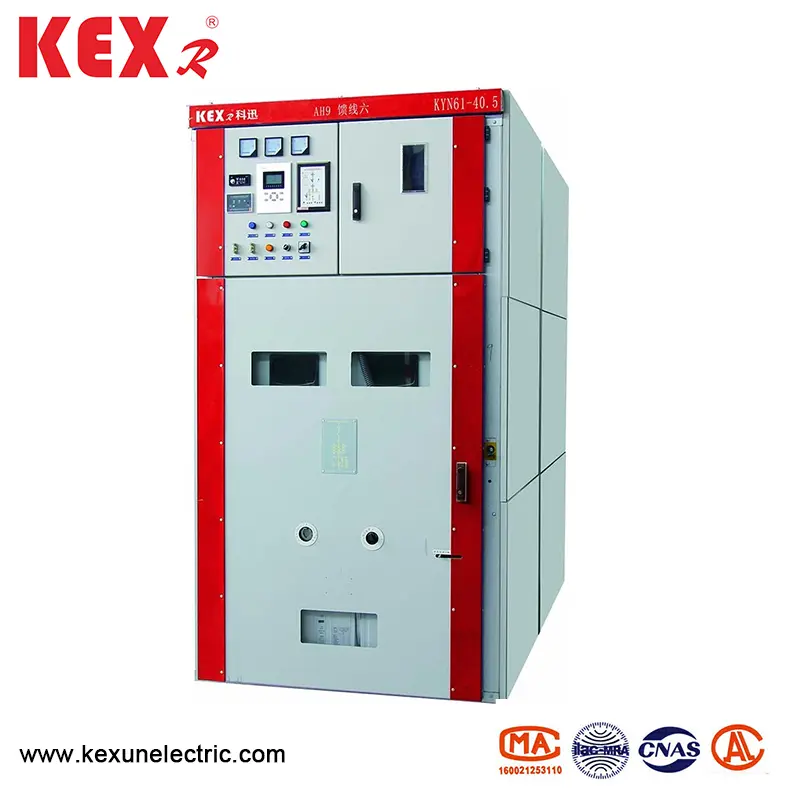

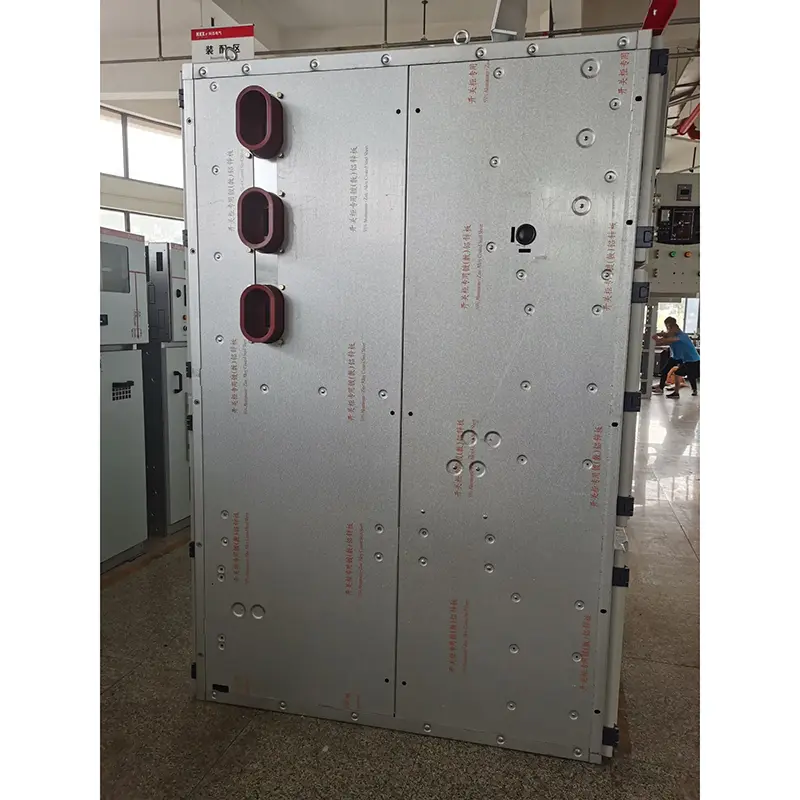

Armor-clad shifting switchgear

● Mga katangian ng tectonic

▶ Ang istraktura ng switchgear ay tipunin, at ang circuit breaker ay naka-mount sa sahig ng handcart

▶ Kyn61-40.5 Uri ng Armor-Clad Shifting Switchgear ay nilagyan ng isang bagong-bagong pinagsama-samang insulated vacuum circuit breaker, na may mga katangian ng mahusay na pagpapalitan at simpleng kapalit

▶ Ang frame ng handcart ay nilagyan ng isang lead screw at mekanismo ng propulsion ng nut, na madaling ilipat ang handcart at maiwasan ang maling pagsira sa istruktura ng propulsion

▶ Ang lahat ng mga operasyon ay maaaring isagawa gamit ang pintuan ng gabinete malapit

▶ Ang interlocking sa pagitan ng pangunahing switch, handcart at lumipat ng mga pintuan ng gabinete ay nagpatibay ng mandatory mechanical locking mode upang matugunan ang function na "five-prevention"

▶ Ang silid ng cable ay may sapat na puwang upang ikonekta ang maraming mga cable

▶ Ang mabilis na switch ng grounding ay ginagamit para sa grounding at maikling circuit

▶ Ang antas ng proteksyon ng shell ay IP3X, at ang antas ng proteksyon ay IP2X ； Kapag nakabukas ang pinto ng handcart

▶ Ang armor-clad shifting switchgear ay umaayon sa GB3906-1991.DL404-1997 at pinagtibay ang pamantayang IEC-298 para sa sanggunian.

● Mga kondisyon sa kapaligiran

▶ Ang itaas na limitasyon ng nakapaligid na temperatura ay +40 ℃, at ang average na halaga na sinusukat sa loob ng 24 na oras ay hindi lalampas sa 35 ℃, at ang mas mababang limitasyon ay-15 ℃

▶ Altitude: Hindi hihigit sa 1000m sa itaas ng antas ng dagat

▶ Relatibong kahalumigmigan: Ang pang -araw -araw na average na halaga ay hindi lalampas sa 95%, at ang buwanang average na halaga ay hindi lalampas sa 90%

▶ Intensity ng lindol: Hindi hihigit sa 8 degree

▶ Presyon ng singaw ng tubig: Ang pang -araw -araw na average na halaga ay hindi lalampas sa 2.2kpa, at ang buwanang average na halaga ay hindi lalampas sa 90%.

● Mga talahanayan ng teknikal na parameter

◆ Vacuum switchgear

◆ Vacuum circuit breaker

◆ Ang makinarya na pinatatakbo ng tagsibol

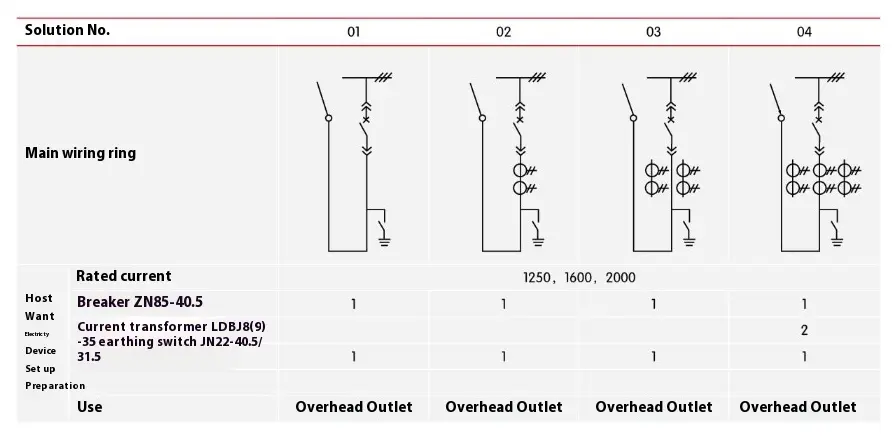

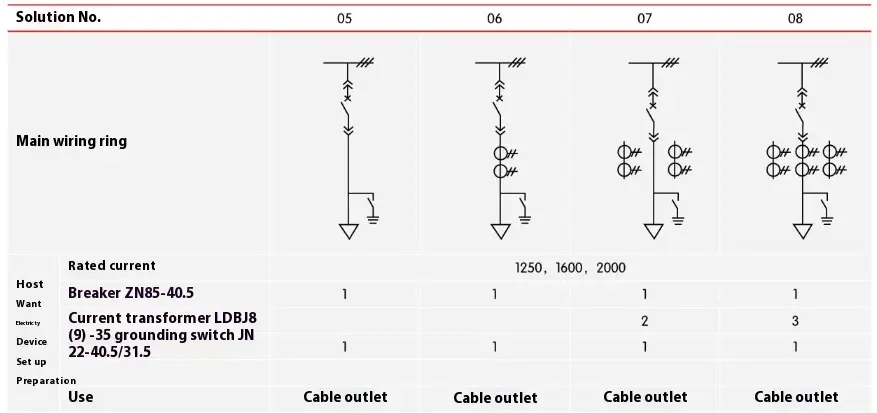

● Mga Scheme ng Wiring

Mayroong 27 karaniwang ginagamit na tipikal na pangunahing mga scheme ng mga kable para sa mga nakasuot ng sandata na paglilipat ng sandata, na maaaring matugunan ang mga pangangailangan ng mga papasok na linya ng mga gumagamit at papalabas na mga papasok at papalabas na mga linya, komunikasyon at pagsukat, proteksyon, atbp Kung may iba pang mga scheme na naiiba sa umiiral na mga scheme, mangyaring kumunsulta sa tagagawa.

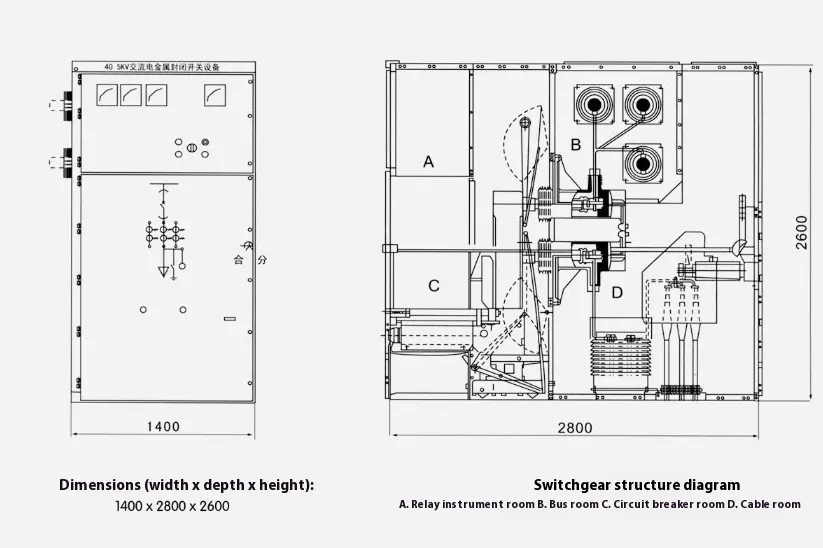

● Mga sukat ng istruktura ng sandata-clad shifting switchgear

● Pag -install ng switchgear

▶ Ang taas ng Kyn61-40.5 Uri ng Armor-Clad Shifting Switchgear's Electrical Room: ≥ 4500mm

▶ Distansya mula sa likod ng gabinete hanggang sa dingding: ≥ 1500mm

▶ Flatness ng Foundation Frame: ≤ 1 mm/m

▶ Ang naka -embed na channel na bakal ng pundasyon ay hindi lalampas sa 3 mm sa itaas ng lupa

▶ Maaari itong maayos sa pundasyon ng mga bolts o hinang

▶ Ang bigat ng switchgear ay mga 1800kg

▶ Switchgear operating corridor lapad (solong hilera): ≥3000mm at dobleng hilera (mukha sa mukha) ≥4000mm.

● Pagkakaugnay ng produkto

◆ Pangunahing linya ng pangunahing linya ng scheme, diagram ng sistema ng bus, diagram ng pag -aayos at diagram ng layout

◆ Electrical Schematic Diagram at Terminal Arrangement Diagram ng Secondary Circuit

◆ Pagtukoy ng modelo at dami ng mga de-koryenteng sangkap ng armor-clad shift switchgear

◆ Mga pagtutukoy at materyales ng pangunahing bus at sanga ng bus

◆ Mga pangalan at dami ng mga ekstrang bahagi at ekstrang bahagi

◆ Ang mga espesyal na kinakailangan ay dapat sumang -ayon sa pabrika

◆ Dahil sa patuloy na pagpapabuti ng teknolohiya ng produkto, ang lahat ng data ay sasailalim sa pinakabagong kumpirmasyon ng teknikal na kagawaran ng aming pabrika. Kung mayroong anumang pagbabago, walang magiging paunawa.

● Pag -order ng mga tagubilin

◆ Ang pangunahing diagram ng scheme ng kable, layunin at diagram ng system ng single-wire; Na -rate na boltahe; Na -rate na kasalukuyang; Na-rate ang short-circuit breaking kasalukuyang; Plano ng Layout ng Power Distribution Room at Pag -aayos at Pag -configure ng Plano ng Switchgear, atbp.

Ipahiwatig ang mga pagtutukoy ng mga papasok at papalabas na mga cable

◆ Mga kinakailangan para sa control, pagsukat at proteksyon function ng switchgear at iba pang mga pag -lock at awtomatikong aparato.

◆ Model, pagtutukoy at dami ng mga pangunahing sangkap na elektrikal sa switchgear. Kung ang koneksyon sa tulay ng bus ay kinakailangan sa pagitan ng switchgear o papasok na mga cabinets, ang mga tiyak na data tulad ng na -rate na kasalukuyang pagdadala ng kapasidad ng tulay ng bus, ang haba ng tulay ng bus at taas mula sa lupa ay dapat ipagkaloob

◆ Kapag ang sandata-clad shifting switchgear ay ginagamit sa espesyal na kapaligiran, dapat itong tinukoy nang detalyado kapag nag-order.

◆ Iba pang mga espesyal na kinakailangan.

● Diagram ng eskematiko ng switchgear na pag -install ng pundasyon
