Kagamitan sa paglilipat ng sandata ng paglilipat ng sandata

● Buod

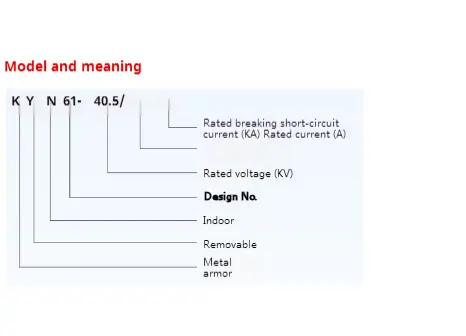

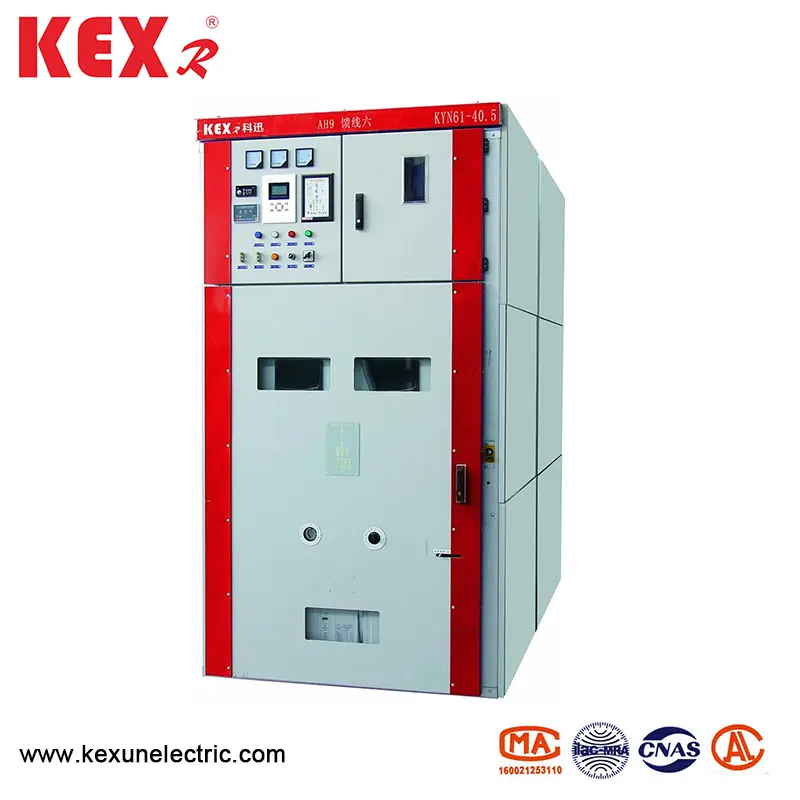

Ang Kyn61-40.5 Armor-Clad Shifting Switch Equipment (mula rito ay tinukoy bilang kagamitan) ay isang kumpletong panloob na aparato ng pamamahagi na may three-phase AC 50Hz at na-rate na boltahe na 40.5kV. Bilang isang planta ng kuryente, substation at pang -industriya at pagmimina upang makatanggap at ipamahagi ang electric energy, maaari itong kontrolin, maprotektahan at makita ang mga circuit, at maaari ring magamit sa mga lugar na may madalas na operasyon. Ang mga kagamitan sa switch na ito ay umaayon sa GB/T11022-1999, GB3906-2006 at DL404-1997.

● Mga Teknikal na Parameter para sa bawat sangkap ng Kyn61-40.5 Uri ng Armor-Clad Shift Switch Equipment

◆ Vacuum switchgear

◆ Vacuum circuit breaker

◆ Ang makinarya na pinatatakbo ng tagsibol

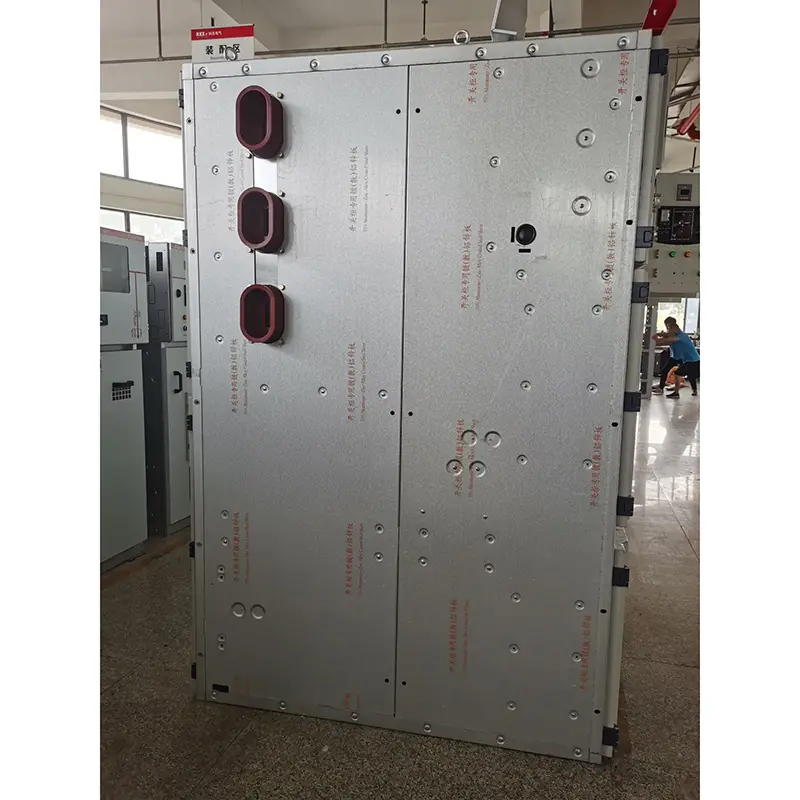

● Mga katangian ng istruktura ng Kyn61-40.5 Uri ng Armor-Clad Shifting Switch Equipment

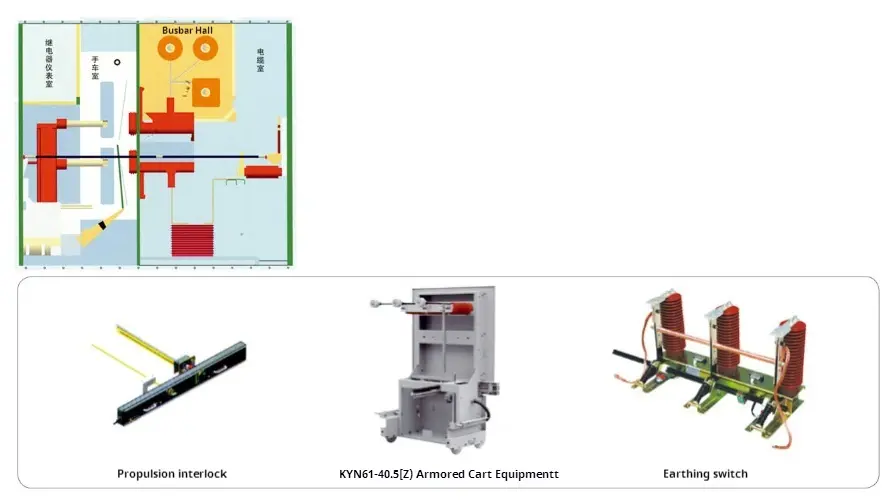

Ang kagamitan sa switch ay idinisenyo ayon sa pamantayan ng nakabaluti na kagamitan na nakapaloob sa metal sa GB3906-1991 at IEC298. Ang buong kagamitan ay binubuo ng dalawang bahagi: ang kagamitan at ang gumuhit na bahagi (handcart). Ang istraktura ng kagamitan ay tipunin at sinamahan ng mga bolts. Ang interior ng kagamitan sa switch ay nahahati sa circuit breaker room, pangunahing bus room, cable room at relay instrument room sa pamamagitan ng pagkahati sa metal. Ang antas ng proteksyon ng shell ay umabot sa IP3X, at ang antas ng proteksyon sa pagitan ng mga compartment ay IP2X, at ang lahat ng mga miyembro ng istruktura ng metal ay maaasahan na saligan. Ang bawat kompartimento ng pangunahing sistema ng loop ay may channel ng paglabas ng presyon para sa independiyenteng tambutso.

◆ Shell at pagkahati

Ang shell at pagkahati ng mga kagamitan sa paglilipat ng sandata-clad ay naka-bolt sa pamamagitan ng malamig na rolled steel plate matapos na maproseso at baluktot ng mga tool ng CNC machine. Samakatuwid, ang mga natipon na kagamitan ay maaaring matiyak ang pagkakapareho ng mga sukat ng istruktura. Ang mga kagamitan sa paglilipat ng switch na nakasuot ng sandata ay nahahati sa silid ng circuit breaker, pangunahing silid ng bus, silid ng cable at silid ng instrumento ng relay, at ang bawat bahagi ay pinaghiwalay ng grounded metal partition.

◆ Handcart

Ang handcart ay maaaring nahahati sa circuit breaker handcart, boltahe transpormer handcart, metering handcart, paghihiwalay ng handcart, atbp. Ang lahat ng mga uri ng handcart ay may parehong hugis at sukat, at ang mga handcart na may parehong layunin ay maaaring palitan. Ang handcart ay may posisyon sa pagsubok/paghihiwalay at isang posisyon sa pagtatrabaho sa kagamitan, at ang bawat posisyon ay nilagyan ng isang interlocking aparato upang matiyak na ang handcart ay hindi maaaring ilipat nang kaswal kapag nasa itaas na dalawang posisyon.

◆ Circuit breaker kompartimento

Ang isang tukoy na track ay naka -install sa kompartimento ng circuit breaker para ilipat ang handcart. Kapag ang circuit breaker ay gumagalaw sa pagitan ng posisyon ng pagsubok at ang posisyon ng pagtatrabaho, ang balbula ng paghihiwalay ay awtomatikong magbubukas o magsara, na nagsisiguro na ang mga kawani ay hindi hawakan ang sisingilin na katawan. Ang handcart ay maaaring pinatatakbo kasama ang pintuan ng kagamitan na sarado, at ang posisyon ng handcart sa kagamitan ay makikita sa pamamagitan ng window ng pagmamasid, at sa parehong oras, ang anumang mga functional na palatandaan sa handcart ay makikita.

◆ Kompartimento ng bus

Ang pangunahing bus ay humahantong mula sa isang sandata-clad shifting switch na kagamitan sa isa pa at naayos ng mga maliliit na bus at static contact box, at naayos ng mga manggas ng bus kapag tumatawid sa mga gilid ng plato ng mga katabing mga kagamitan. Ang lahat ng mga bus ay nagpatibay ng composite pagkakabukod.

◆ Kompartment ng cable

Ang PT, grounding switch, kidlat arrester at maraming mga cable ay maaaring mai -install sa cable room.

◆ Relay Room

Ang panloob na board at panel ng relay ay maaaring magamit sa mga pangalawang sangkap tulad ng mga sangkap ng control at proteksyon, pagsukat at pagpapakita ng mga instrumento, at mga live na tagapagpahiwatig ng pagsubaybay.

◆ Interlocking aparato

Ang kagamitan sa paglilipat ng switch ng sandata ay may maaasahang aparato ng interlocking, na epektibong tinitiyak ang kaligtasan ng mga operator at kagamitan;

Kapag ang switch ng grounding ay nasa posisyon ng off, ang handcart ay maaari lamang lumipat mula sa posisyon ng pagsubok/paghihiwalay sa posisyon ng pagtatrabaho; At ang pintuan sa likod ay hindi mabubuksan, kaya pinipigilan ang pagkakamali na pagpasok sa electrified interval. Kapag ang handcart ay ganap na nakuha sa labas ng kagamitan, o kapag ang handcart ay nasa posisyon ng pagsubok/paghihiwalay sa kagamitan at ang switch ng earthing ay magkakaugnay at naka -lock, ang switch ng earthing ay maaaring sarado. Kapag ang handcart ay nasa posisyon ng pagtatrabaho, ang switch ng grounding ay hindi maaaring sarado. Pinipigilan nito ang switch ng grounding mula sa pagiging hindi sinasadya, at pinipigilan ang handcart mula sa paglipat sa posisyon ng pagtatrabaho kapag ang switch ng grounding ay nasa saradong posisyon. Lamang kapag ang circuit breaker handcart ay nasa posisyon ng pagsubok/paghihiwalay o posisyon sa pagtatrabaho ay maaaring mapatakbo ang circuit breaker; Bukod dito, pagkatapos na sarado ang circuit breaker, hindi maaaring ilipat ang handcart, na pinipigilan ang live na pag -load mula sa pagtulak at paghila ng circuit breaker nang hindi sinasadya. Maaaring mai -install ang electrical interlocking sa pagitan ng mga kagamitan.

◆ Earthing Device

Sa cable room, mayroong isang 6 × 50mm2 grounding bus bar, na maaaring dumaan sa mga katabing mga kagamitan at gumawa ng mahusay na pakikipag -ugnay sa mga kagamitan.

● Pangunahing Wiring Scheme

Mayroong 27 karaniwang ginagamit na tipikal na pangunahing mga scheme ng mga kable para sa mga kagamitan sa paglilipat ng sandata, na maaaring matugunan ang mga pangangailangan ng mga papasok at papalabas na mga linya ng mga gumagamit, overhead na papasok at papalabas na mga linya, komunikasyon at pagsukat, proteksyon, atbp Kung may iba pang mga scheme na naiiba sa umiiral na mga scheme, mangyaring kumunsulta sa tagagawa.

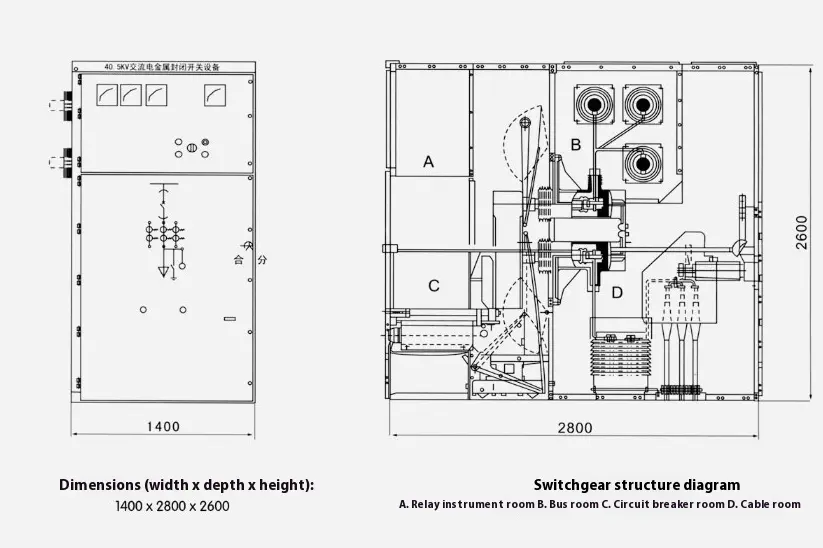

● Mga sukat ng istruktura at diagram ng eskematiko ng kagamitan sa paglilipat ng sandata-clad
