Ang uri ng kahon na nakapirming metal na sarado na switchgear

Ang Kexun ay isang kilalang power transmission at tagagawa ng kagamitan sa pagbabagong-anyo sa China, at ang XGN2-12 type box type na nakapirming metal na sarado na switchgear ay ginagamit bilang isang kumpletong hanay ng mga kagamitan na may mataas na boltahe para sa pagtanggap at pamamahagi ng electric energy sa 3-10kV solong bus at solong bus na may bypass system. Ang lahat ng mga index ng produkto ay nakakatugon sa mga kinakailangan ng GB 3906 "3-35KV AC Metal Enclosed Switch", IEC298 Teknikal na Pamantayan at "Limang Pag-iwas".
Model: XGN2-12
Tatak ： Kexr

Magpadala ng Inquiry

Paglalarawan ng Produkto

● Paggamit ng mga kondisyon

▶ Ang nakapaligid na temperatura ng xgn2-12 type box type na nakapirming metal sarado na switchgear ay dapat

-25 ~ 40 ℃ (panloob)

▶ Altitude: sa ibaba ng 1000m

▶ Ang pang -araw -araw na average na kamag -anak na kahalumigmigan ay hindi hihigit sa 95%, at ang buwanang average na kamag -anak na kahalumigmigan ay hindi hihigit sa 90%

▶ Ang lindol ay hindi lalampas sa magnitude 8

▶ Ang uri ng uri ng uri ng XGN2-12 na uri ng nakapirming metal na sarado na switchgear ay dapat na mai-install sa isang lugar na libre mula sa apoy, pagsabog, malubhang polusyon, kaagnasan ng kemikal at marahas na panginginig ng boses.

● Teknikal na parameter

Bilang	Item	Unit	Data
1	Na -rate na boltahe	KV	3,6,10
2	Max Operating Boltahe ng Trabaho	KV	3.5,8.9,11.5
3	Na -rate na kasalukuyang	A	5 ~ 3000
4	Na -rate na break kasalukuyang	Ang	16,20,31.5,40
5	Na-rate ang short-circuit na pagsasara ng kasalukuyang	Ang	40,50,80,100
6	Na-rate ang short-circuit dynamic na matatag na kasalukuyang	Ang	40,50,80,100
7	Na -rate na init na matatag na kasalukuyang	Ang	16,20,31.5,40
8	Na -rate na oras ng matatag na init	S	4
9	IP degree		IP2X
10	Sistema ng bus		Solong bus o may bypass
11	Paraan ng pagpapatakbo		Electromagnetic o uri ng pag -iimbak ng enerhiya ng tagsibol
12	Mga Dimensyon （LapadLalimTaas）	mm	110012002650 (sa ibaba 1000a)
13	Timbang	Kg	1000

◆ aparato ng anti-error

Ang pag -andar ng "limang pag -iwas" ay upang maiwasan ang circuit breaker na nahahati at sarado nang hindi sinasadya; Maiwasan ang pag-load ng maling pag-load at maling pag-aalis ng switch; Pigilan ang switch ng grounding mula sa pagsasara kapag sisingilin ito; Pigilan ang switch ng grounding mula sa pag -on kapag ito ay sarado; Maiwasan ang pagpasok sa sisingilin na agwat nang hindi sinasadya.

Ang XGN2-12 type box type na nakapirming metal sarado na switchgear ay nagpatibay ng sapilitang mode ng pag-lock ng mekanikal, at ang aparato ng pag-lock ay binubuo ng mga pangunahing sangkap tulad ng suporta, disc, panel, pag-lock ng plate, hawakan, pagkonekta ng baras, atbp.

▶ Ang control switch (kW switch) na may pula at berdeng flop ay ginagamit sa scheme ng circuit breaker upang maiwasan ang circuit breaker na nahahati at sarado nang hindi sinasadya

▶ Lamang pagkatapos ng circuit breaker ay talagang nasira maaari ang maliit na hawakan ay hilahin mula sa posisyon na "nagtatrabaho" at lumingon sa posisyon na "Breaking and Locking"; Pagbubukas at pagsasara ng paghiwalay ng switch; Pigilan ang 7-load na pag-disconnect ng switch mula sa pagbubukas at pagsasara. Ang pagbabalik-tanaw ng pag-lock at anti-locking ay may dobleng mga pag-andar ng anti-misoperasyon, iyon ay, kapag ang maliit na hawakan ay nasa posisyon na "Breaking Locking", tanging ang itaas at mas mababang mga disconnector ay maaaring i-on at i-off, ngunit ang circuit breaker ay hindi maaaring i-on at off, sa gayon maiiwasan ang maling pag-iwas sa circuit breaker

▶ Kapag ang circuit breaker at ang itaas at mas mababang mga disconnector ay nasa saradong estado, at ang maliit na hawakan ay nasa posisyon na "nagtatrabaho", ang harap at likuran na mga pintuan ng gabinete

▶ Kapag ang mga itaas at mas mababang mga disconnector ay hindi binuksan, ang switch ng grounding ay hindi maaaring sarado, at ang maliit na hawakan ay hindi maaaring i -on mula sa posisyon na "Breaking and Locking" sa posisyon na "Maintenance", na maaaring maiwasan ang grounding wire mula sa pag -hang ng koryente

Kung ang switch ng earthing ay hindi binuksan, ang mga itaas at mas mababang mga disconnector ay hindi maaaring sarado, na maaaring maiwasan ang wire ng earthing mula sa pagsasara ng itaas at mas mababang mga disconnector.

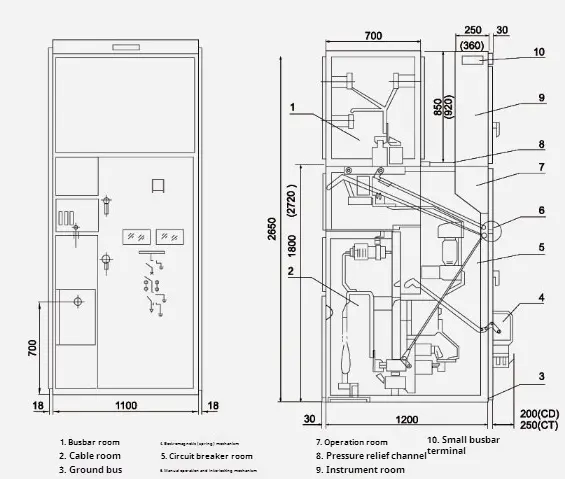

● XGN □ -12/07D Outline na pagguhit

Box Type Fixed Metal Closed Switchgear

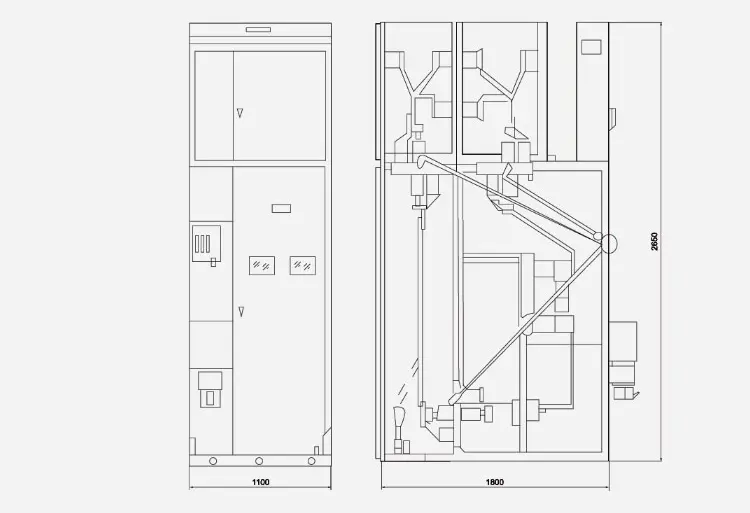

● XGN □ -12 (outlet ng bypass cable) balangkas ng pagguhit

Box Type Fixed Metal Closed Switchgear

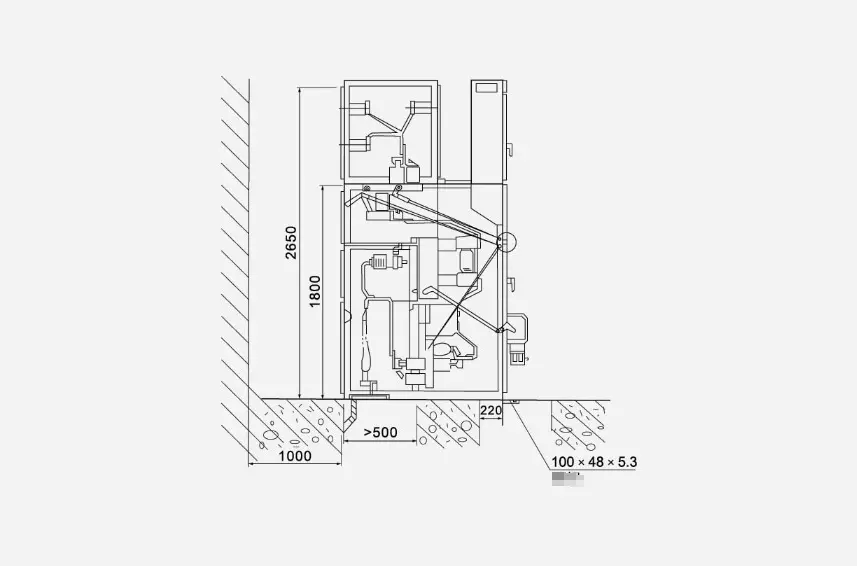

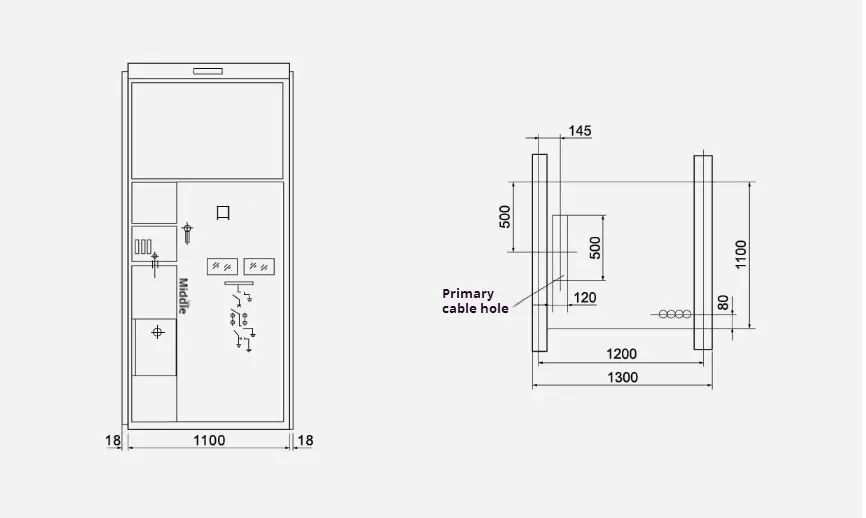

● Pangkalahatang pagguhit ng pag -install ng sukat

Box Type Fixed Metal Closed Switchgear
